锅炉本体结构为卧式二回程，锅炉顶部布置一体式节能器和冷凝器。充分利用排烟和水蒸汽凝结潜热，锅炉热效率达100%以上（按低位发热值计算）。前烟箱门设计双层密封活动结构，密封性好，开启和检修方便，无后烟箱，结构更简单、合理，阻力更小，并配置高效、节能、环保的燃烧机。更大的波形炉胆，更大的燃烧空间，辐射受热面增加，降低了炉膛容积热负荷和燃烧温度，有利于炉内烟气再循环，有效抑制NOx生成。

产品概述：

锅炉本体结构为卧式二回程，锅炉顶部布置一体式节能器和冷凝器。充分利用排烟和水蒸汽凝结潜热，锅炉热效率达100%以上（按低位发热值计算）。前烟箱门设计双层密封活动结构，密封性好，开启和检修方便，无后烟箱，结构更简单、合理，阻力更小，并配置高效、节能、环保的燃烧机。更大的波形炉胆，更大的燃烧空间，辐射受热面增加，降低了炉膛容积热负荷和燃烧温度，有利于炉内烟气再循环，有效抑制NOx生成。尾部烟气有害成分溶于冷凝水，更有效降低了NOx等有害气体排放，环保效果更佳。

产品结构：

本公司冷凝式蒸汽锅炉为全湿背式两回程结构，锅炉由本体、转弯烟道、节能器与冷凝器、平台扶梯等组成。

●烟气流程：天然气通过燃烧器，在第一回程波形炉胆内燃烧，形成高温火焰，在炉膛内进行辐射换热后形成高温烟气，经回燃室折返向前进入第二回程螺纹烟管对流放热，放热后的低温烟气，依次通过节能器、冷凝器，最后经烟囱排出。

●水流程：冷凝锅炉的水流程分二种，第一种为常温给水形式；第二种为带热力除氧器形式。其中常温给水形式是：水箱中的软水经锅炉给水泵后，依次进入节能器、冷凝器，再进入锅炉本体。另一种为热力除氧给水形式：水箱内的软水经循环泵加压进入冷凝器，吸收烟气中的显热与汽化潜热后回到水箱，再把水箱内的水通过除氧水泵输送到热力除氧器除氧，再由锅炉给水泵加压经过节能器，吸收烟气中的显热后进入锅炉本体。

技术优势：

●优势一：节能——设计热效率＞99%；排烟温度≤65℃，而常规燃气锅炉效率只有92%左右，排烟温度＞160℃，每蒸吨可节约天然气7Nm3/h，按天然气价格3元/Nm3计算，每蒸吨每月可节约燃气成本1.5万元。

●优势二：环保——采用普通燃烧器Nox排放：≤150mg/Nm3；采用低氮燃烧器，通过分级燃烧分级布风和烟气内循环等燃烧技术    Nox排放：≤80mg/Nm ； 采用低氮燃烧器，带烟气外循环（ FGR）Nox排放：≤30mg/Nm3 。

●优势三：智能——采用PLC与触摸屏相结合控制系统，再基于互联网+技术，实现远程监控。

●优势四：采用变频连续给水，确保水位控制的平稳，维持烟气中水蒸汽较高的冷凝率。

●优势五：强化外置一体化节能器与冷凝器，结构紧凑美观，维修方便，并节省大量锅炉房空间，冷凝锅炉的节能器、冷凝器布置在锅炉本体侧上方，在锅炉长度与高度方向的空间大为缩短。

●优势六：锅炉烟气阻力小。采用合理的受热面结构设计，有效控制烟气阻力，取消了原传统燃气锅炉的三回程的螺纹烟管，常规三回程锅炉本体烟气阻比冷凝锅炉烟气阻力大25∽30%，若再在其尾部增加冷凝器，往往需要加大燃烧器规格，或另外加装引风机，而本公司冷凝锅炉通过合理设计，炉膛背压和风机电耗太为降低，更好地与燃烧器背压功率曲线图相匹配。

●优势七：合理的本体设计。锅炉本体为二回程结构，第一回程为波形炉胆，第二回程为螺纹烟管，锅炉管板采用扳边结构，以上设计可有效消除运行中的膨胀问题。

波形炉胆增强烟气扰动，有效提高单位面积的传热效果；增加了炉胆的强度和弹性，在锅炉热膨胀过程中的效地保护受压元件，避免由于应力增加而破坏。采用更大的波形炉胆，更好地与燃烧火焰形状相匹配，增加燃烧空间，降低炉膛容积热负荷和燃烧温度，有利于炉内烟气再循环的形成，有效地抑制NOx的生成。

螺丝烟管加强烟气扰动，有效破坏传热边界层，强化传热，提高热效率；降低排烟温度。

●优势八：合理的冷凝水排放设计。烟气中大量的水蒸汽冷凝成液态水，需将冷凝水及时排出，本公司冷凝锅炉采用多点疏水，在节能器、冷凝、烟道、烟囱的底部设置了集水装置，并引流到地沟排污母管，确保锅炉安全运行。

智能系统：

企业级远程监控平台是基于标准化的通信网络平台。此平台聚合锅炉房的历史数据、系统数据建立数据中心、形成开放式和可持续发展的智慧服务平台，其目的是通过专业的数据分析逐步优化锅炉生产厂家的产品销售、个性化订制、售后维护以及技术升级。

基于物联网数据通信平台而建立的企业级远程监控平台，可以实时监控锅炉房当前运行工况，并积累长期历史的、宏观的和关联的数据实现个性化和专业化的产品营销模式。

通过网络平台,对锅炉运行参数进行远程监控，根据用户负荷需求变化、烟气含氧量分析、环境温度变化、自动调节燃气量和风量，达到经济运行。

自动打印锅炉运行的各种参数及锅炉运行的经济成本核算分析报表。

针对不同的管理层，授权各级权限，对锅炉系统运行进行远程监控。

通过烟气含氧量分析，调节空燃比，减少过量空气系数，降低排烟温度；同时，合理的过量空气系数，可减少NOx的生成。

对于供暖锅炉，通过分析环境温度与室内温度的变化，自动调节燃烧器负荷大小。

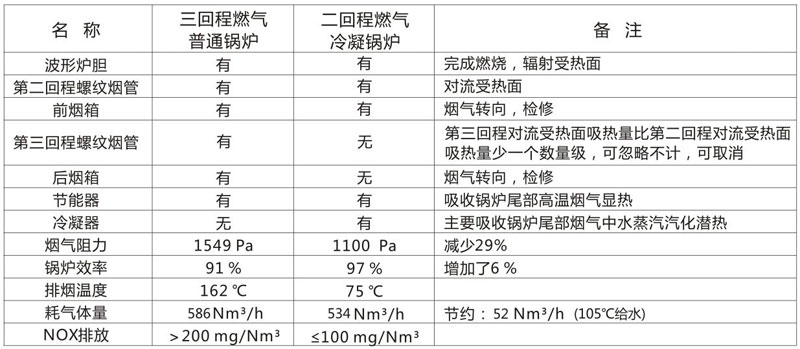

性能对比：

二回程燃气冷凝锅炉与三回程燃气普通锅炉

（ 以WNS8-1.25-Y(Q)为例 ）

对比结论：

二回程燃气冷凝锅炉比三回程燃气普通锅炉优势

1、取消了原传统燃气锅炉的三回程的螺纹烟管，烟风阻力减少29%，从而风机电功率可明显降低。

2、冷凝锅炉取消了后烟箱，杜绝因后烟箱密封不严而造成的漏烟现象。

3、冷凝锅炉效率增加了6%，天然气消耗量每小时节约：52Nm3/h。

4.、锅炉排放优于GB13271-2014《锅炉大气污染物排放标准》，NOx排放为100mg/Nm3以下。
